[React] vis-network를 이용한 네트워크 토폴로지 그리기

서론

이번 글에서는 오픈소스 라이브러리인 vis-network 라이브러리를 이용하여 네트워크 토폴로지는 그리는 방법에 대해서 알아본다.



vis-network 라이브러리를 이용하면 각 데이터를 표현하는 노드(Node)와 노드 간 연결정보를 표현하는 엣지(Edge)를 화면상에 시각화 할 수 있으며, 모양/스타일/색상/크기 등을 자유롭게 커스터마이징 할 수 있다.



해당 라이브러리에 대한 자세한 내용은 아래 공식 문서를 참고하길 바란다.



• https://visjs.github.io/vis-network/docs/network/

vis.js - Network documentation.

본론

먼저 라이브러리를 사용하기 위해 패키지를 설치한다.

npm install vis-network --save



패키지 설치가 완료되면 다음과 같이 예제 코드를 작성해보자.

App.js

import React, {useEffect, useRef} from 'react';
import { Network } from "vis-network";

function App() {

  const container = useRef(null);

  const nodes = [
    {id: 1, label: 'South Korea', size: 20, shape: 'square'},
    {id: 2, label: 'Seoul'},
    {id: 3, label: 'Jeju'},
    {id: 4, label: 'Busan'},
    {id: 5, label: 'Incheon'},
  ]
  const edges = [
    { from: 2, to: 1, label: 'label1'},
    { from: 3, to: 1, label: 'label2'},
    { from: 4, to: 1, label: 'label3'},
    { from: 5, to: 1, label: 'label4'},
  ];

  // network topology options.
  const options = {
    nodes: {
      shape: "dot",
      size: 12,
      shadow: true,
      color: {
        border: 'white',
        background: 'skyblue'
      },
      font: {
        color: '#000'
      }
    },
    edges: {
      color: 'gray'
    },
    interaction: {
      hover: true
    }
  };

  // create topology using edges, nodes, options
  useEffect(() => {
    const network = container.current && new Network(container.current, { nodes, edges }, options);

    // Use `network` here to configure events, etc
    network.on("doubleClick", (event) => {
      const { nodes: clickedNodes } = event;
      alert(`id ${clickedNodes} node is clicked.`);

    });
  }, [container, nodes, edges]);
  return (
    <div>
      <div ref={container} style={{ height: "500px", width: "100%" }} />
    </div>
  );
}

export default App;



• 노드의 값으로는 노드ID(id), 노드명(label) 등을 포함한 다양한 옵션이 들어갈 수 있다.
• 엣지의 값으로는 출발노드(from), 도착노드(to)를 명시하여 연결 관계를 정의할 수 있다.

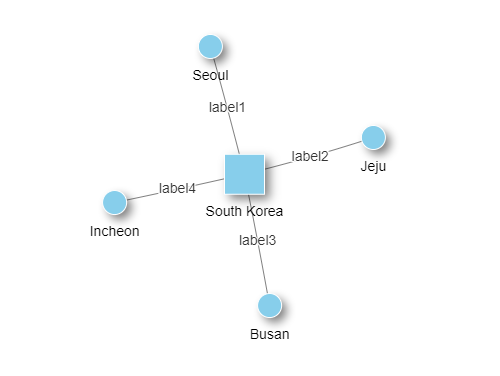

위 코드를 실행한 결과는 다음과 같다.

• 기존 options 변수에서 노드의 스타일을 점(dot)으로 정의했지만, nodes 변수에 정의된 스타일이 우선순위가 높아 South Korea 노드의 경우에는 사각형(square)으로 나타나는 것을 확인할 수 있다.

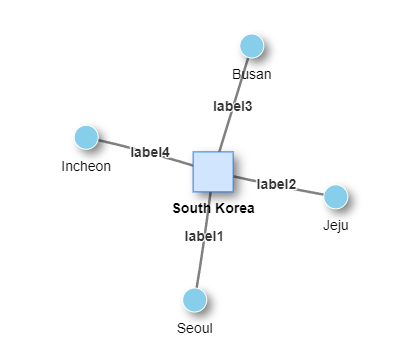

옵션에 interaction: { hover: true } 를 넣어 노드에 hovering 했을 때 해당 노드 및 연결된 엣지가 굵어지는 것을 확인할 수 있다. 이외에도 토폴로지에 사용할 수 있는 옵션은 매우 다양하여 공식 문서를 참고하길 바란다.



또한, network 객체에 doubleClick 이벤트를 추가했으며 노드를 더블클릭 했을 때 나오는 결과는 다음과 같다.

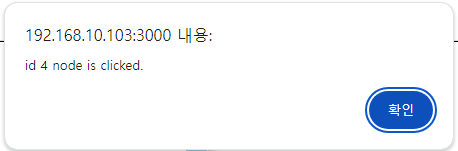

해당 노드의 ID 값을 Alert 메세지로 출력한다.
